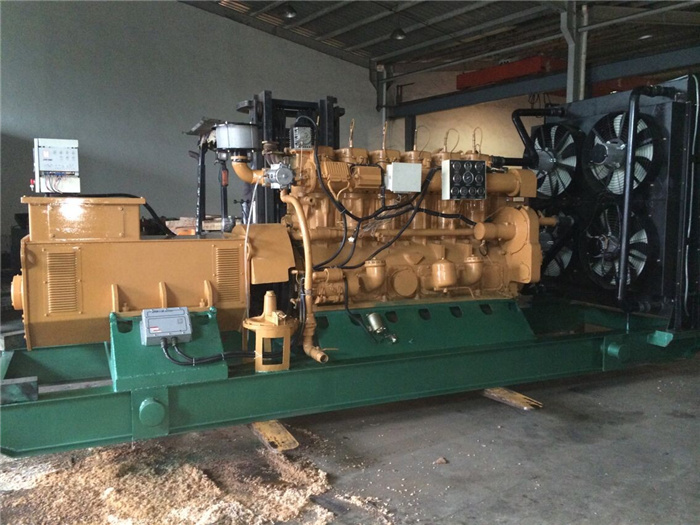

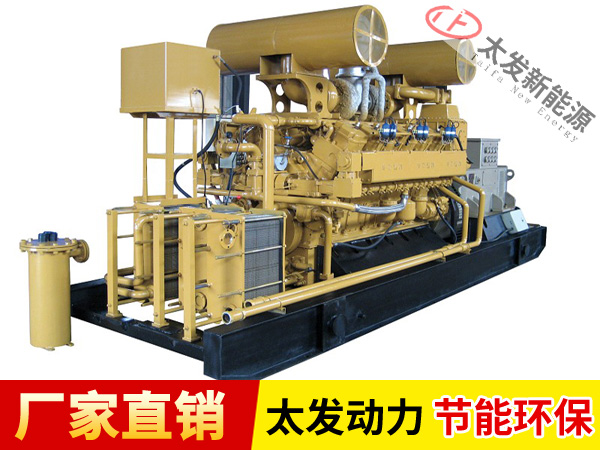

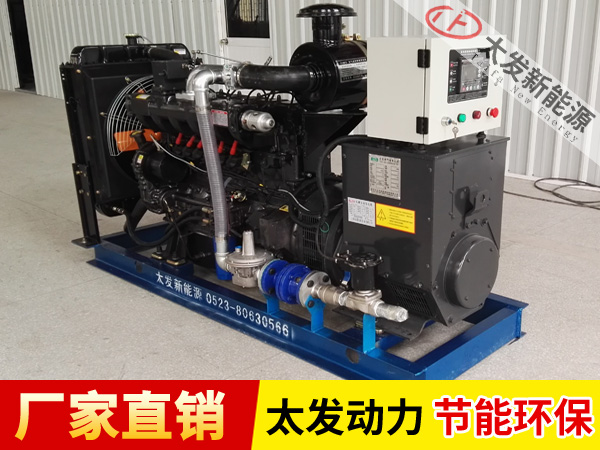

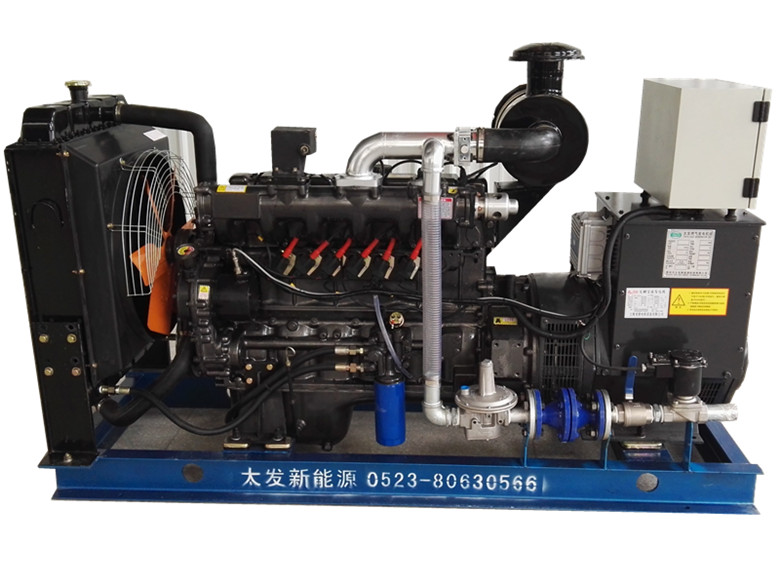

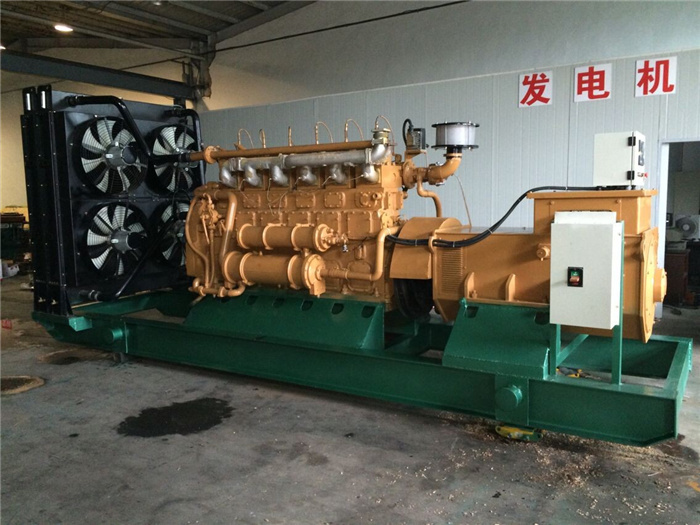

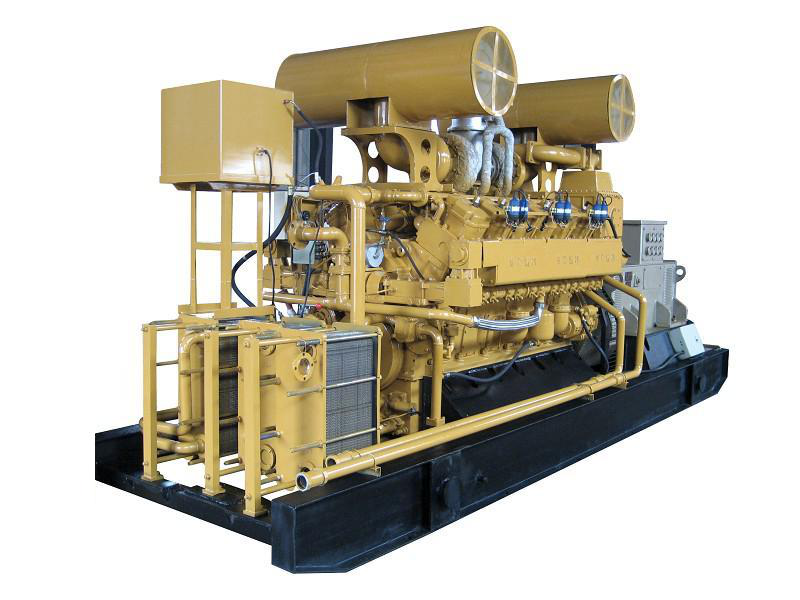

TAIFA——康明斯生物質氣發電機組
生物質氣發電機組是以生物質裂解氣為燃料的發電機組。是由秸稈、稻殼、木屑、灌木、果殼、生活垃圾等生物質廢料經氣體發生爐高溫裂解氣化和氧化還原反應所得的可燃的動力燃料，驅動發動機工作。主要可燃成份為CO、H2，另外有少量的甲烷CH4等，其中CO含量一般在10％～30％左右，H2含量一般在9％～30%左右，CH4含量一般在5％左右，CnHm含量一般在0.2％～0.6％左右，一般生物質氣中含有大量的焦油、水份和一定的灰份，焦油、水份和灰份對燃氣發動機運行極為不利，秸稈氣進入燃氣發電機組前，必須進行嚴格的去焦油等預處理。這種以秸稈、稻殼、木屑、灌木、果殼、生活垃圾等生物質廢料代替昂貴的石油資源的開發利用有較好的綜合經濟效益，同時又可消除大量的稻殼、秸稈對環境的污染。用現代技術開發利用生物質能，對建立可持續發展的能源系統，促進社會經濟的發展和生態環境的改善具有重大意義。
生物質氣發電機組氣體的質量要求：在距離生物質氣發電機組燃氣進氣閥1m內
①．秸稈氣溫度≤40℃；
②．秸稈氣壓力0.5～15kpa，壓力變化率≤1kpa/min;
③．H2S≤20mg/Nm3;
④．NH3≤20mg/Nm3;
⑤．焦油含量≤10mg/Nm3;
⑥．雜質粒度≤5um,雜質含量≤30mg/Nm3;
⑦．秸稈氣中水分含量≤20mg/Nm3；
⑧．氣體熱值≥4.2MJ/Nm3
以上機組為：50HZ,400V/230V，功率因數0.8，三相四線制。60HZ和其他轉速發電機組可根據客戶要求定制。
TAIFA -- 生物質裂解氣發電機組技術參數
機組型號 | 功率KW | 基礎發動機 | 氣缸數量 | 缸徑/行程 (mm) | 燃氣消耗 MJ/kwh | 外形尺寸 L*W*H (mm) | 重量 (kg) |
TFBG10GF | 10 | 495 | 4L | 95/100 | ≦11 | 1600×600×1000 | 600 |
TFBG16GF | 16 | 4100 | 4L | 100/115 | ≦11 | 1600×700×1000 | 650 |
TFBG20GF | 20 | 4105 | 4L | 105/125 | ≦11 | 1650×720×1000 | 700 |
TFBG24GF | 24 | 4105A | 4L | 105/135 | ≦11 | 1800×750×1300 | 760 |
TFBG30GF | 30 | 6105 | 6L | 105/125 | ≦11 | 2350×730×1500 | 1100 |
TFBG50GF | 50 | 6135 | 6L | 135/150 | ≦11 | 2700×900×1700 | 1500 |
TFBG75GF | 75 | 6135 | 6L | 135/160 | ≦11 | 2800×1000×1600 | 1800 |
TFBG100GF | 100 | 6135Z | 6L | 135/150 | ≦11 | 3100×1100×1700 | 1900 |
TFBG120GF | 120 | 6135Z | 6L | 135/160 | ≦11 | 3100×1100×1700 | 2200 |
TFBG150GF | 150 | 12V138 | 12V | 138/158 | ≦11 | 3500×1350×1800 | 3000 |
TFBG200GF | 200 | 12V138Z | 12V | 138/158 | ≦11 | 3500×1350×1900 | 3400 |
TFBG200GF | 200 | 6190Z | 6L | 190/210 | ≦11 | 4000×1400×2200 | 6200 |
TFBG250GF | 250 | 8170Z | 6L | 170/200 | ≦11 | 4500×1400×2200 | 7600 |
TFBG300GF | 300 | 6200Z | 6L | 200/210 | ≦11 | 4600×1830×2450 | 7200 |
TFBG400GF | 400 | 12V190 | 12V | 190/210 | ≦11 | 5950×2200×2800 | 13100 |
TFBG500GF | 500 | 12V190Z | 12V | 190/210 | ≦11 | 5950×2200×2800 | 13600 |
TFBG600GF | 600 | 12V200 | 12V | 200/210 | ≦11 | 5600×1850×2600 | 12500 |
TFBG800GF | 800 | 16V190Z | 16V | 190/215 | ≦11 | 7200×2600×3000 | 21000 |
TFBG1000GF | 1000 | 16V200Z | 16V | 200/210 | ≦11 | 7350×2670×2950 | 17800 |
